ARTIFACT WI/Fiesta Image White Pixel

SISTEMA: 1.5T Signa Twin Excite II (programinės įrangos versija 11.0M4)

PROBLEMA/SIMPTO

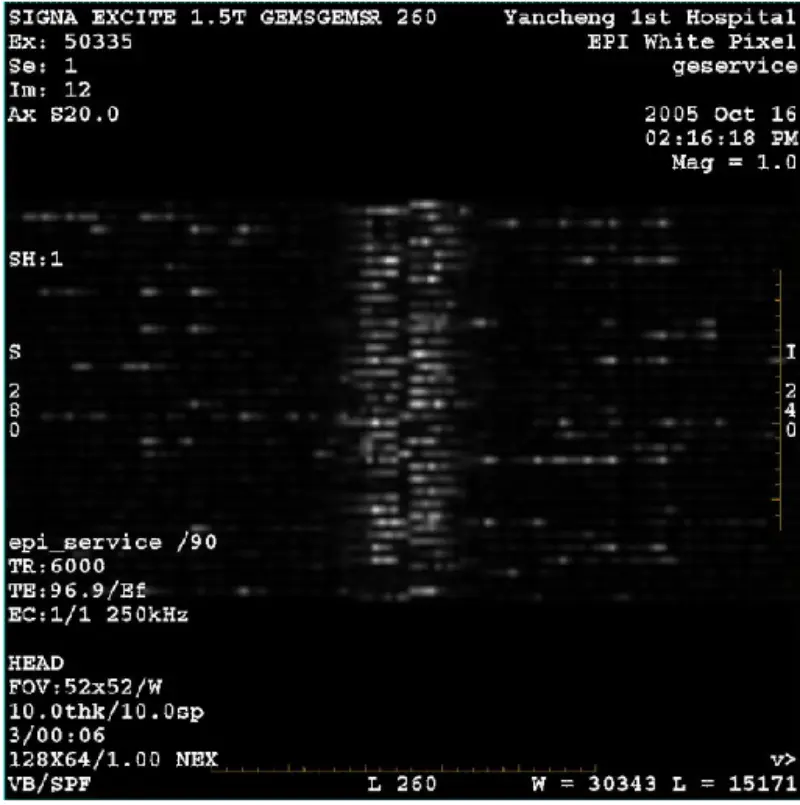

DWI (Mastelio keitimo režimas ir visas režimas) ir fiesta (Mastelio keitimo režimas ir visas režimas) vaizdas su matomu tinkliniu ar velveto artefaktu, nesvarbu, kai naudojamas kūno ritė ar galvos ritė, kitas įprastas vaizdas atrodo normalus

TRIKČIŲ ŠALINIMO ISTORIJA / PATARIMAS

1. Super elgesys tarpiklio patikrinimas, rezultatas yra viskas.

2. Nuimkite paciento tiltelį, nerasta monetų ir kito metalo.

3. Atlikite grafidy kalibravimą, kad visi terminai būtų žali.

4. Paleiskite priartinimą ir visą BACC.

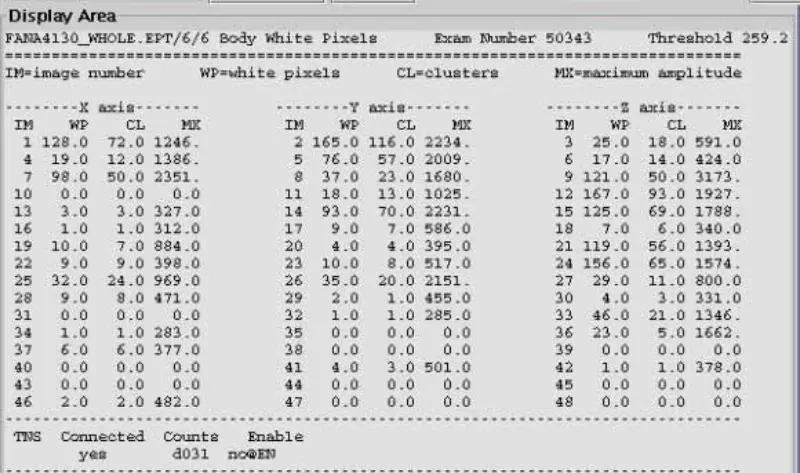

5. Paleiskite priartinimą ir visą EPT. Rezultatas yra tai, kad baltas pikselis sunkus ir kiti elementai praeina

įskaitant galvą ir kūną. Fazės dither B0 reikšmė nurodyta spec.

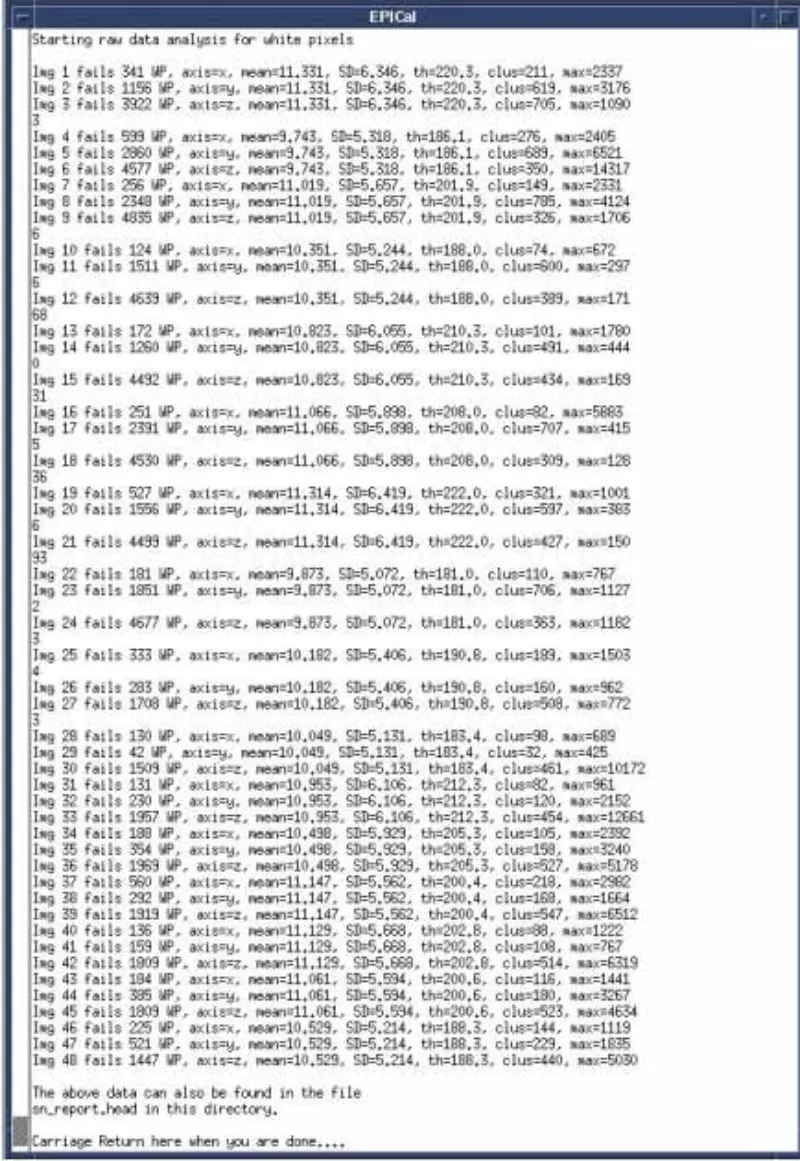

6. Vykdykite baltų pikselių testą, viskas nepavyko.

7. Vykdykite SPT visus leidimus. Ypač visi gradiento stabilumo testai praeina.

8. Imituokite ir apžiūrėkite aplink magnetą esančius elementus, įskaitant ventiliatorių, garsiakalbį, purkštuką, šaltą galvutę ir pan.

9. Išjunkite temperatūros jutiklį, SRI, PAC ir lentelę, problema vis dar.

10. Atjunkite priėmimo kabelį prie sistemos spintelės I/F (korpusas J2 ir galvutė J5), pridėkite 50 omų gnybtą ir nuolatinės srovės bloką prie sistemos spintelės jungties. EPT baltos spalvos pikselių galvutės ir kūno nuskaitymas. rezultatas praeitas. Patvirtinkite, kad problema nėra sistemos kabinete. Prisijunkite iš naujo. Priimkite kabelį sistemos spintoje I/F

11. Atjunkite X, Y ir Z Gradient Drive Fiber Optics prie GP plokštės, EPT baltos pikselių galvutės ir kūno nuskaitymo. rezultatas praeitas. Tai rodo, kad baltą pikselį sukelia gradientas. Pamatė, kad baltas pikselis yra ne tik vienoje ašyje. Tada pakeiskite SGA PS, GP plokštę, bet problema vis tiek. Iš naujo prijunkite X,Y,Z gradiento pavaros šviesolaidį.

12. Išjunkite DD/TR SSM. Atjunkite DD kabelį nuo rašiklio sienelės (J72, J73, J74, J75, J75), EPT baltos spalvos pikselių galvutės ir kūno nuskaitymo. rezultatas yra tas, kad galva ir kūnas nepavyko. Korpuso spiralė nesuderinta, todėl kūno spiralė sugeria signalą. Todėl galva praėjo ir korpusas nepavyko. Norėdami patikrinti mūsų išskaičiavimą, prijunkite ilgintuvą prie galvutės ritės ir padėkite galvutės ritę už magneto angos, nuskaitykite galvutės baltą pikselį. Tiesą sakant, rezultatas yra nesėkminga galva. Iš naujo prijunkite tik vieną iš DD laidų prie rašiklio sienelės, EPT baltos pikselių galvutės ir kūno nuskaitymo. Rezultatas - viskas nepavyko. Patvirtinkite, kad DD plokštė ir skirstytuvo plokštė nėra priežastis.

13. Iš naujo prijunkite DD laidus prie rašiklio sienelės. Atjunkite korpuso ir galvutės T/R įstrižainės BNC kabelį SSM.EPT baltų pikselių galvutės ir kūno nuskaitymo metu. Rezultatas - viskas nepavyko. Išimtus korpuso ir galvutės įstrižainės kabelius vėl prijunkite. Atjunkite galvos ir korpuso išvesties kabelį SRFDII.EPT baltų pikselių nuskaitymo metu. Rezultatas - viskas nepavyko. Patvirtinta, kad problema nėra SRFDII AMP ir SSM.

14. Atjunkite „Hybrid“ I ir Q laidus. Paleiskite galvutės EPT baltų pikselių nuskaitymą. Rezultatas nepavyko. Įtariamas hibridas. Pakeiskite hibridą. Bet problema vis tiek.

15. Nuimkite priekinį magneto dangtelį. Patikrinkite RF ekrano įžeminimo kabelį ir temperatūros jutiklio kabelį. Kabelis tvarkingas.

16. Nuimkite Body RF ritę iš TRM. Paleiskite galvutės EPT baltų pikselių nuskaitymą, rezultatas nepavyko.

17. Nuimkite RF ekraną nuo TRM. Vykdykite EPT baltų pikselių nuskaitymą su RF ekranu. Rezultatas nepavyko. Pakeiskite RF ekraną ir paleiskite EPT baltų pikselių nuskaitymą. Problema vis dar.

PAGRINDINĖ PRIEŽASTIS / SPRENDIMAS

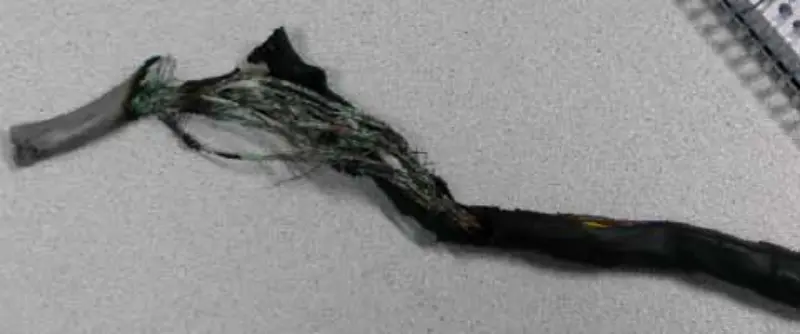

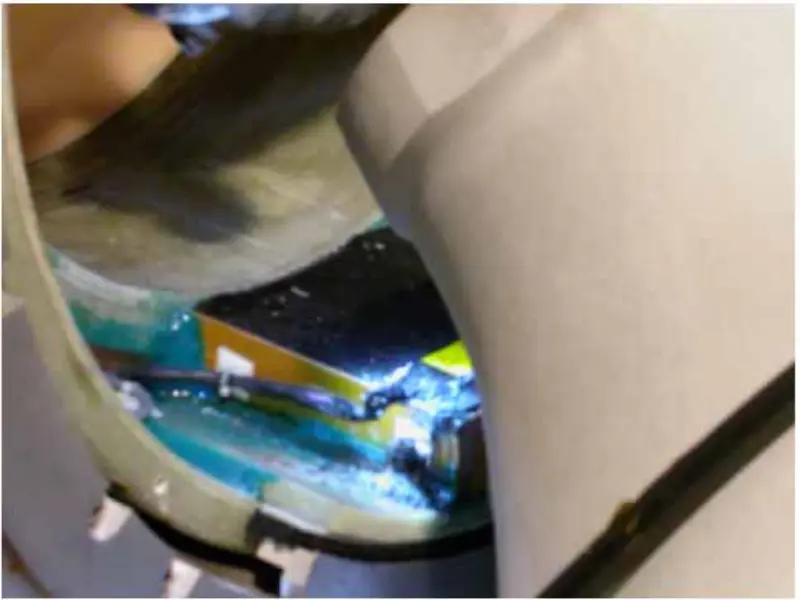

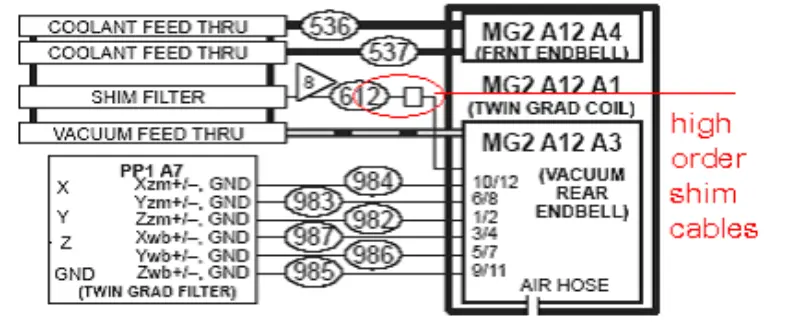

Iš aukščiau pateiktų veiksmų ir analizės darome išvadą, kad problemą turėtų sukelti gradiento ritė. Taigi nuimame priekinį ir galinį magneto dangtelius, patikriname ir priveržiame varžtus, susijusius su gradiento rite. Nuėmę galinį magneto dangtelį, matome, kad aukštos kokybės tarpiklio kabelis perdegė į juodą.

Kadangi šioje svetainėje nėra aukščiausios kokybės tarpiklių pasirinkimo, nupjauname aukščiausios kokybės tarpiklio kabelį. Atskirai nulupame laidus ir kiekvieną laidą surišame izoliuota lipnia juosta. Atkurkite viską, paleiskite EPT baltų pikselių nuskaitymą. Visi praeina. Po šio vietinio remonto sistema yra gerai. DWI ir Fiesta vaizde nėra balto pikselio, kaip anksčiau.

Aukštos kokybės kabeliai turi būti pažeisti gamykloje. Pažeisti kabeliai susijungė ir sudarė daug mažiausių apskritimų. Vykdant DWI nuskaitymą, apskritimas sukėlė daug daugiau šilumos nei bet kuris kitas skenavimas. Taigi kabeliai degė kiekvieną dieną ir turi įtakos DWI nuskaitymui. Tiesą sakant, su diena poveikis darosi vis sunkesnis.
