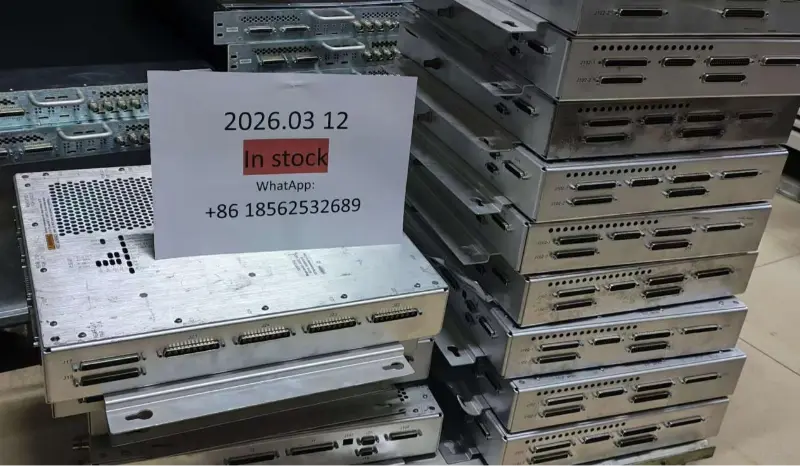

GE Mega Switch MRT, skirtas SV 1.5T diegimui, testavimui ir aptarnavimui po pardavimo

Gerbiamas kliente, gaudamas šią prekęGE 5337137-8, GE 5337137-3,  GE 5823599 RRX  GE 6237000 -3 GP4  žr. brėžinius, kaip teisingai prijungti.

Kaip pagrindinis signalo paskirstymo ir valdymo modulis, „Mega Switch“ turi kelių prievadų integraciją, didelio pralaidumo signalų apdorojimą ir modulinį dizainą. Jis palaiko lygiagretų prievado A/B dviejų ritinių kanalų veikimą, įgalindamas tokias funkcijas kaip MC poslinkio reguliavimas, MUX signalo perjungimas ir RF signalo priėmimas. Sistemos būsena stebima realiu laiku naudojant LED indikatorius ir SRI ryšį.

„Mega Switch“ sąsajos yra suskirstytos į keturias funkcines grupes:

1. Ritės prievado sąsajos

2. Prievadas A (J18, J21): siunčia MC poslinkio, pirminio stiprintuvo galios ir MUX valdymo signalus į ritę; priima ritės ID, TX įjungimo signalą ir 8 kanalų RF signalą.

Prievadas B (J17, J22): atlieka tas pačias funkcijas, kaip ir prievadas A, skirtas prievado B ritei 1页.

3.Išorinės modulių sąsajos

4.DM-Lite Interaction (J11, J5): nuskaito MC poslinkį, valdymo signalus ir AUX maitinimą

1. Maitinimo šaltinis (J102-1, J102-2): gauna nuolatinės srovės maitinimą iš reguliatoriaus dėžutės

5.RRX ryšio sąsajos

6. Signalo perdavimas (J1): siunčia 8 kanalų 16 MHz RF signalus į RRX

Valdymo signalai (J2, J107): priima R1 valdymo ir R1 Strobe signalus iš RRX

Maitinimas ir valdymas (J108): perduoda galios, TNS valdymo ir laikrodžio signalus į RRX

7. Būsenos stebėjimas ir ryšio sąsajos

8.LED indikacija (J15): jungiasi prie ritės ID LED indikatorių LPCA

SRI komunikacija (J20): leidžia keistis duomenimis su SRI išorinių signalų įvestimis (J100, J103-J106): Priimkite RF signalus iš kūno pirminio stiprintuvo, atgalinius signalus iš žadintuvo, triukšmo signalus iš TNS antenos, LO signalus ir 80 MHz laikrodį iš žadintuvo.

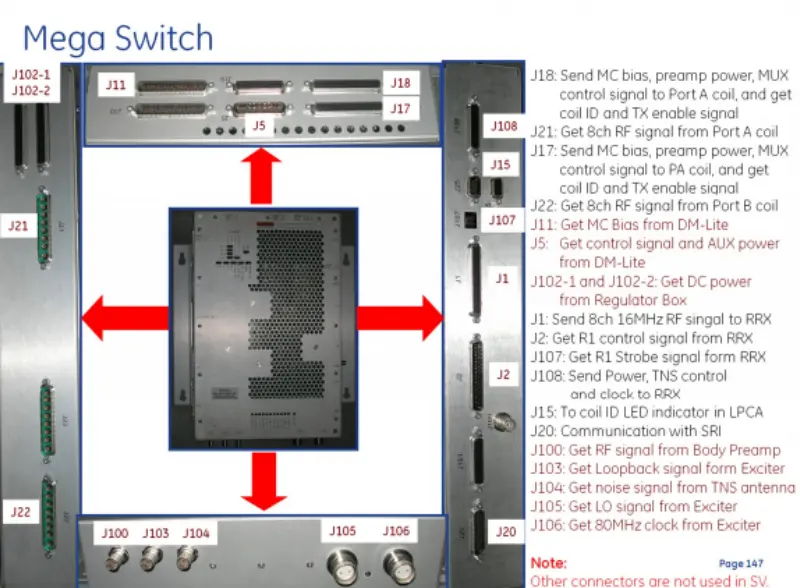

J18: Siųskite MC poslinkį, pirminio stiprintuvo galią ir MUX valdymo signalą į A prievado ritę ir gaukite ritės ID bei TX įjungimo signalą.

J21: gaukite 8 kanalų RF signalą iš A prievado ritės.

J17: Siųskite MC poslinkį, pirminio stiprintuvo galią ir MUX valdymo signalą į prievado B ritę ir gaukite ritės ID bei TX įjungimo signalą.

J22: gaukite 8 kanalų RF signalą iš prievado B ritės.

J11: Gaukite MC Bias iš DM – Lite.

J5: Gaukite valdymo signalą ir AUX maitinimą iš DM - Lite.

J102 - 1 ir J102 - 2: gaukite nuolatinės srovės maitinimą iš reguliatoriaus dėžutės.

J1: Siųsti 8 kanalo 16 MHz RF signalą į RRX.

J2: Gaukite R1 valdymo signalą iš RRX.

J107: Gaukite R1 Strobe signalą iš RRX.

J108: Siųskite maitinimą, TNS valdymą ir laikrodį į RRX.

J15: į ritės ID LED indikatorių LPCA.

J20: Bendravimas su SRI.

J100: gaukite RF signalą iš korpuso pirminio stiprintuvo.

J103: Gaukite Loopback signalą iš žadintuvo.

J104: gaukite triukšmo signalą iš TNS antenos.

J105: gaukite LO signalą iš Exciter.J106: gaukite 80 MHz laikrodį iš Exciter.

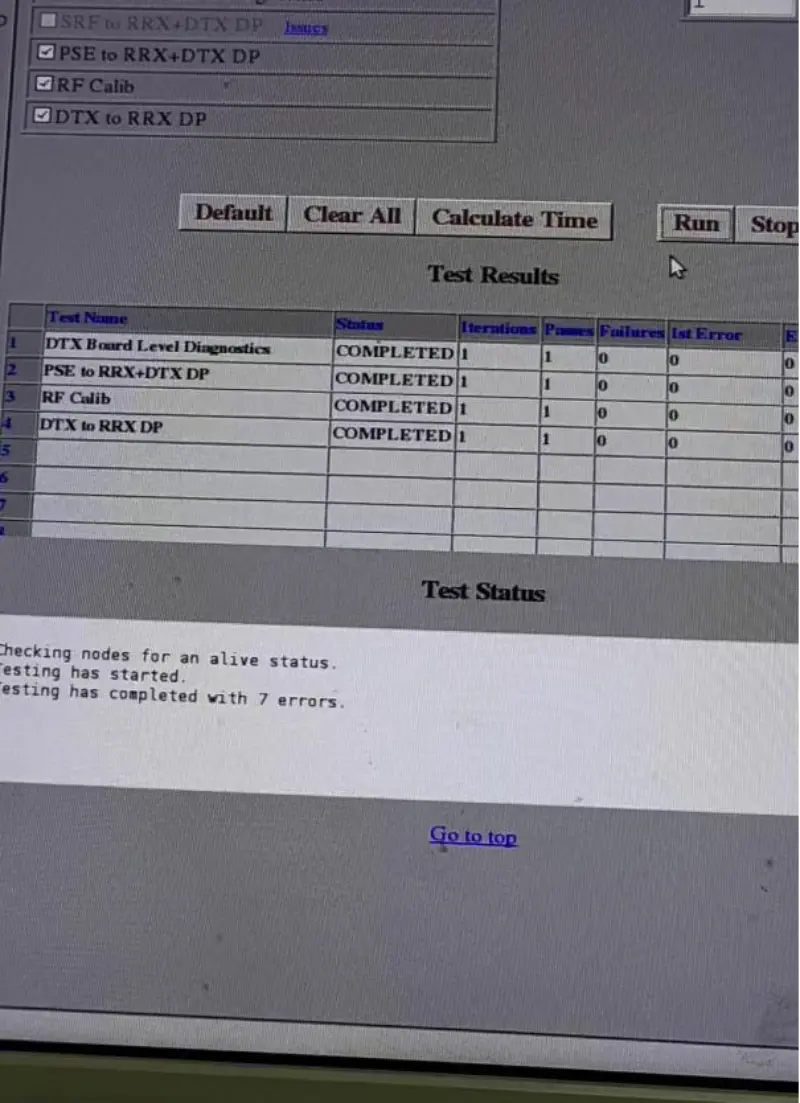

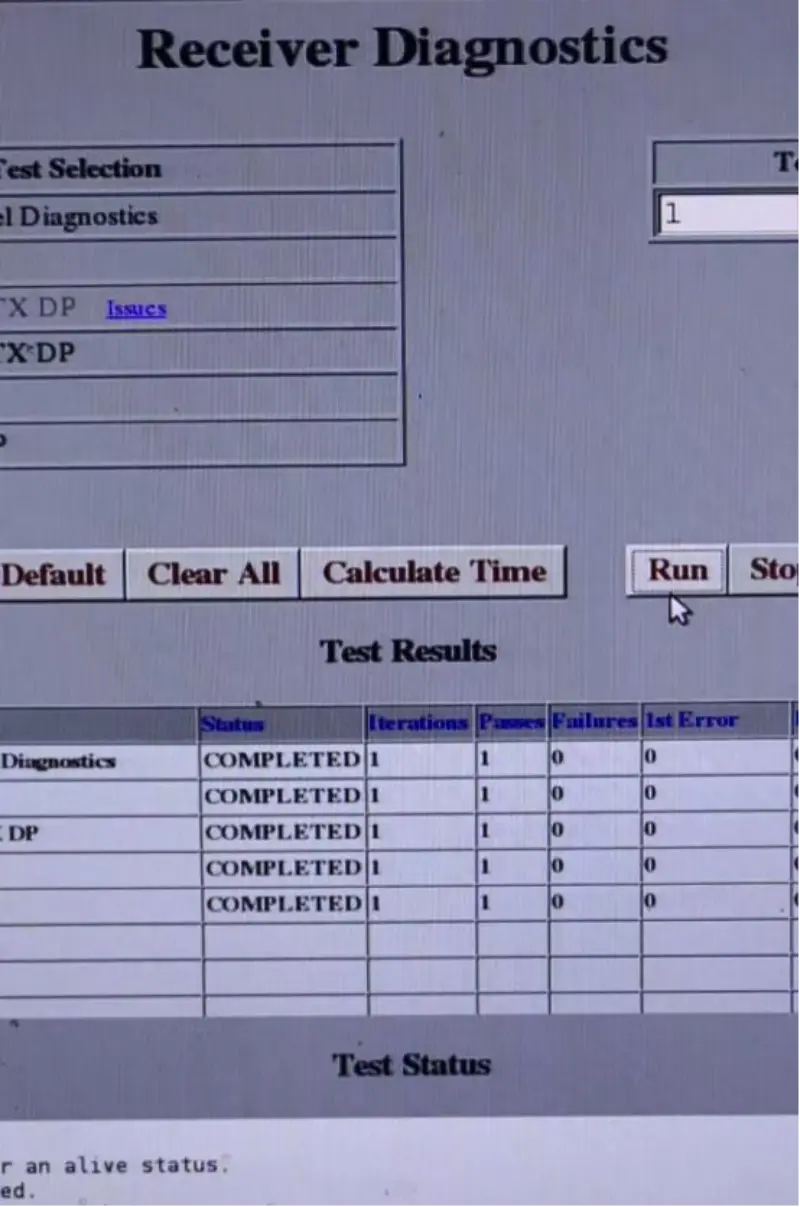

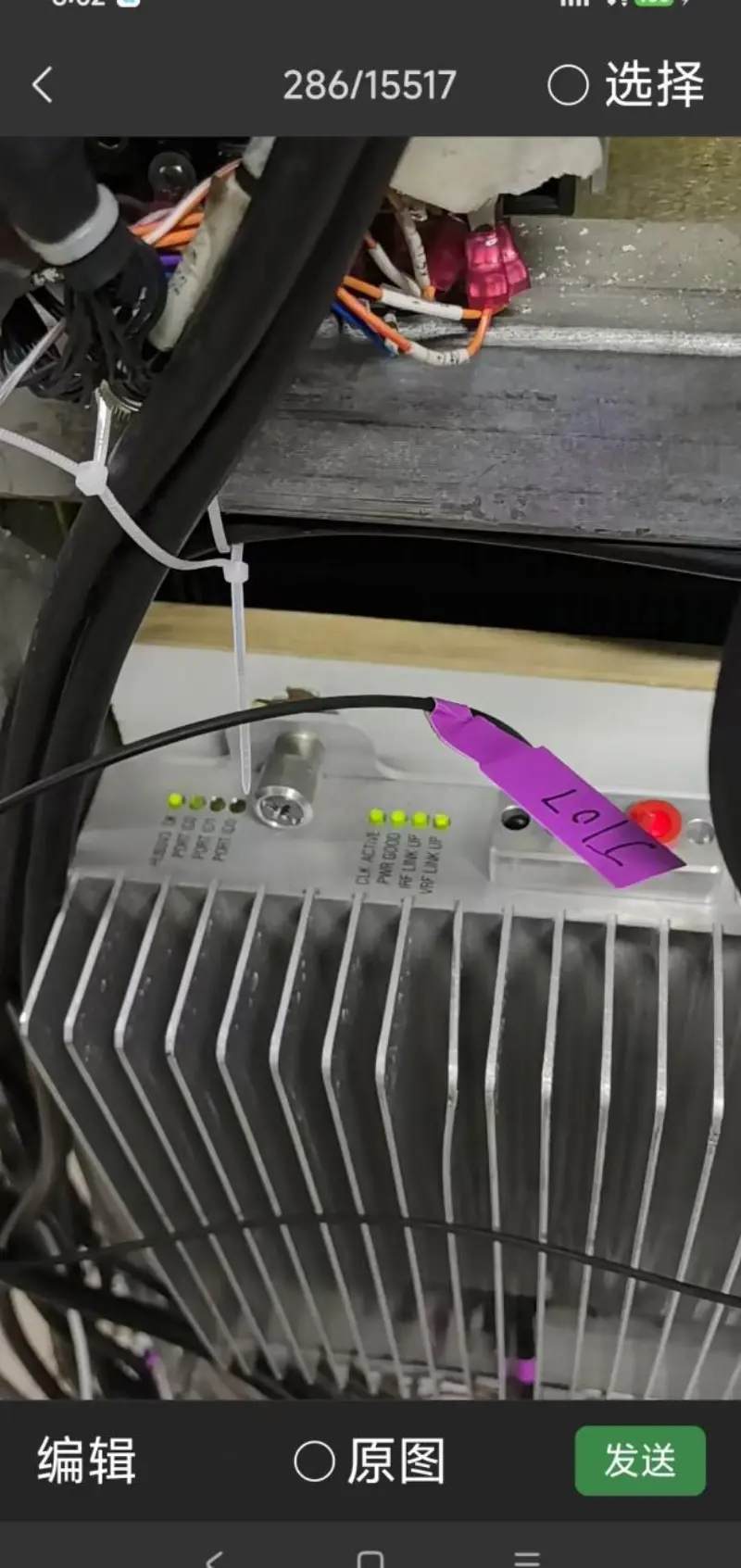

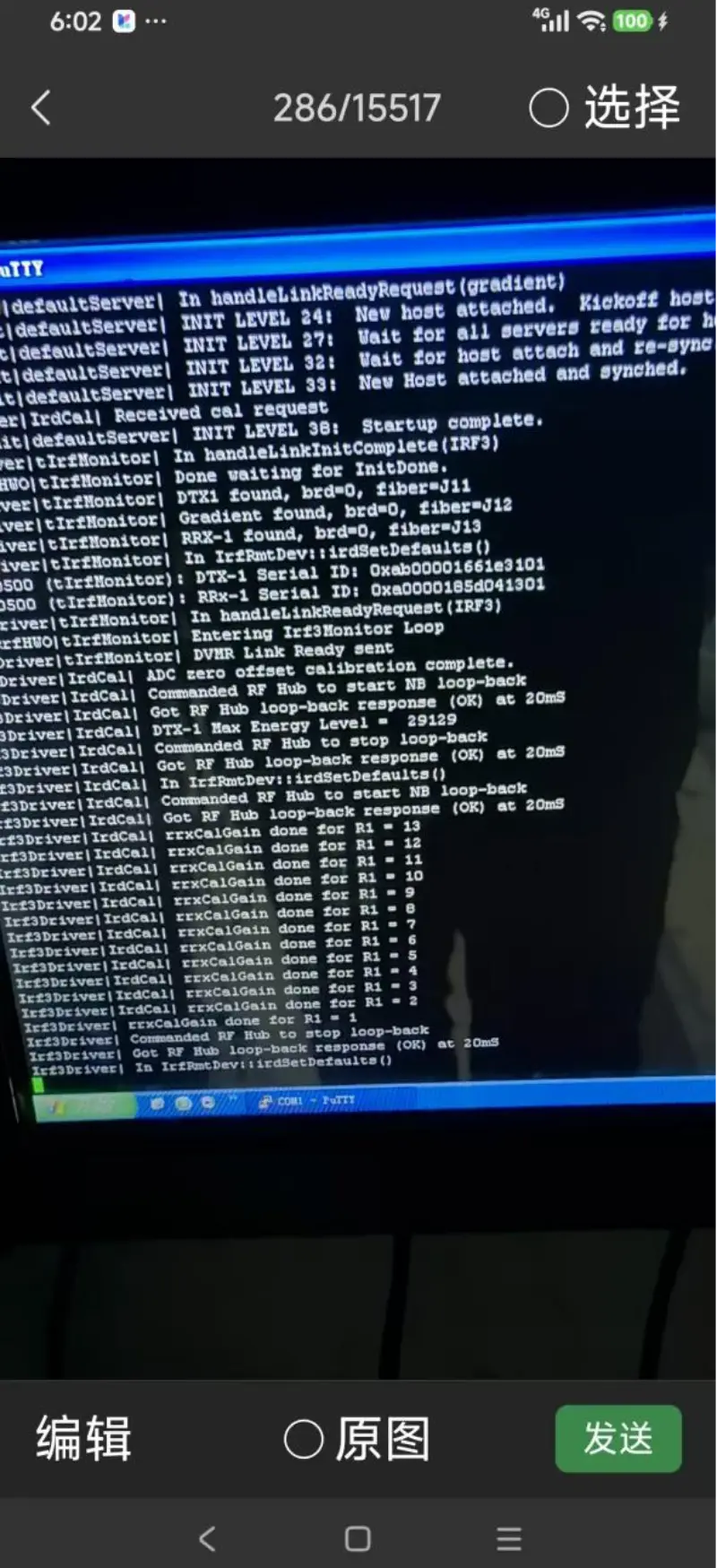

Siūlome gamyklos lygio paslaugų testavimą, užtikrinantį, kad kiekviena mašina prieš išsiuntimą būtų kruopščiai patikrinta 99,9 %, laikantis GE gamyklinių bandymų procedūrų, įskaitant signalo perdavimo našumo testavimą, signalo priėmimo našumo testavimą, plokštės lygio diagnostiką, RF veikimo testavimą ir ryšio ryšio testavimą. Trumpai tariant, viskas daroma siekiant užtikrinti klientų pasitenkinimą ir teikti kokybiškas paslaugas.
