FSE ir GRE artefaktas

SISTEMA: MR 0.35T Ovation

Ligoninė: Daqing Oilfield bendroji ligoninė

PROBLEMA/SIMPTOMAS

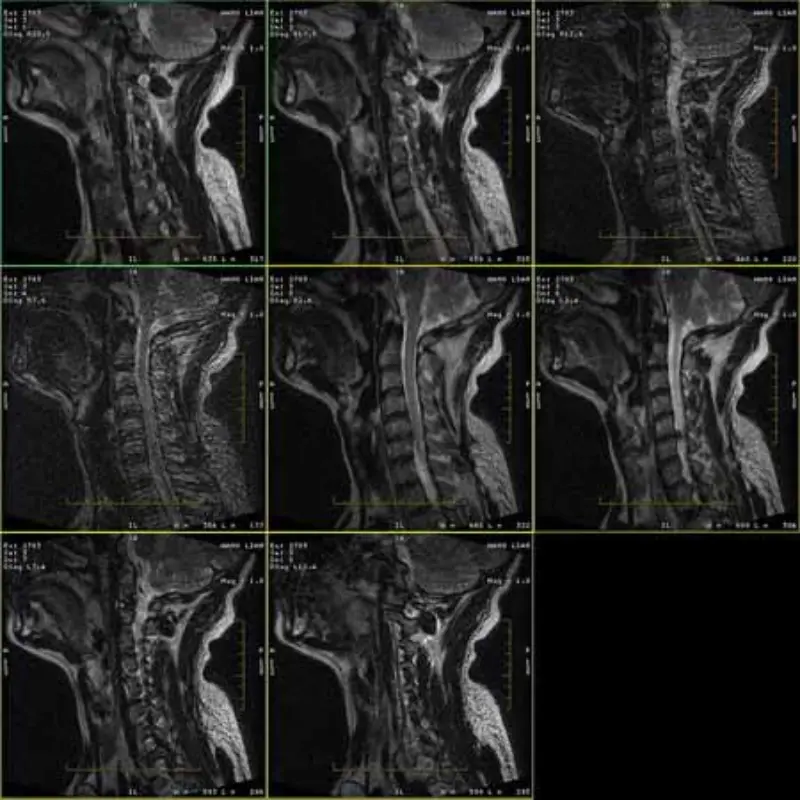

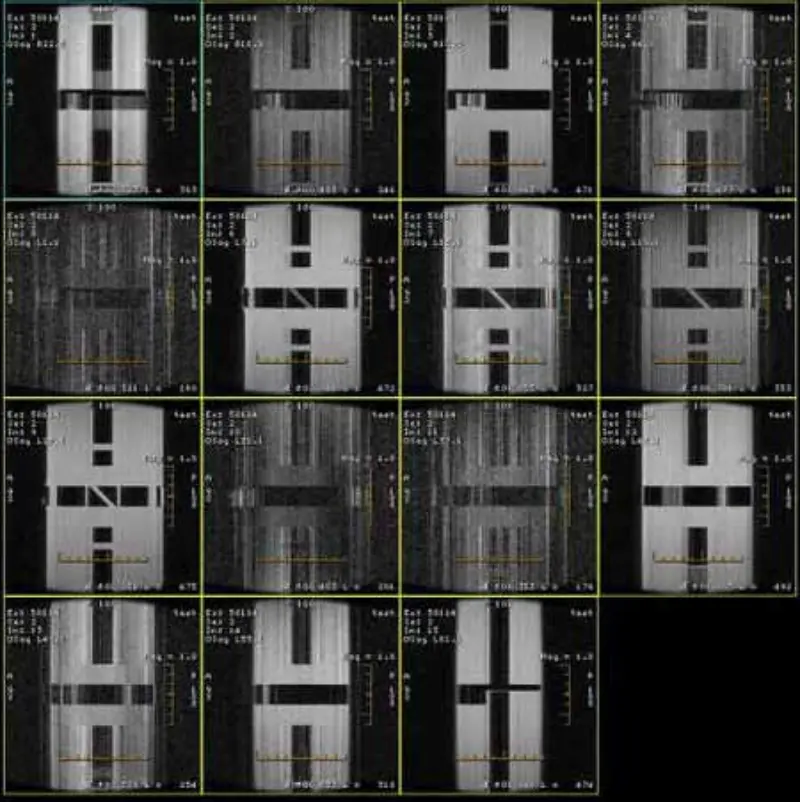

FRFSE ir GRE protokolų vaizdai turi šešėlių ir kartais mažo SNR vaizdai rodomi vienoje serijoje. Tačiau SE protokolo vaizdai yra normalūs.

Žiūrėkite prisegtus vaizdus.

TRIKČIŲ ŠALINIMO ISTORIJA / PATARIMAS

1. Šie artefaktai atsiranda tik FRFSE ir GRE protokolų vaizde, bet SE protokole

vaizdai niekada nepasirodo. Atlikite Head SPT Greitą patikrinimą, galvutės SNR yra nežymus (apie 8,2).

2. Patikrintos RF durys, apšvietimo galia, TCU maitinimas, PAC maitinimo šaltinis ir magnetinis ekranas, viskas gerai.

3. Sukeisti gradiento stiprintuvai, filtrai ant SRU ir kabeliai, artefaktas vis dar atsiranda tuose pačiuose protokoluose.   3 puslapis iš 3

4. Išbandykite toliau pateiktas dalis kitoje svetainėje, viskas gerai. gradientas PSU, TYMEII, SCA, IPG II, UCERD, RF stiprintuvas, RFI, MSHS ir galvos ritė

5. Patikrinkite DD diodo savybes, DD kabelius ir HV, viskas normalu.

6. Išjunkite UCERD RF signalo išvestį, artefaktas dingo.

7. Pakeiskite imtuvą ir gaukite kabelius bei apeikite MA, problema vis tiek yra.

8. Išardykite korpuso ritę, padėkite ją už magneto ribų, prijunkite visus laidus ir nuskaitykite dar kartą, artefaktų vis dar yra.

9. Mes patikriname maitinimo šaltinį ir įžeminimą ir nustatome, kad PP (Magnet Room) įžeminimo jungtis yra labai laisva. Priveržiame ir vėl nuskaitome, galvutės SNR pagerėjo

(Galvos SNR: 8,9)

PAGRINDINĖ PRIEŽASTIS / SPRENDIMAS

Galiausiai pastebime, kad kažkas prijungia 1 laidą iš 1 iš 3 MR įrangos maitinimo laidų

tiekti už MR skyriaus ribų be leidimo. Nuėmus laidą ir nuskaitius dar kartą, sistema veikia normaliai, o galvutės SNR yra 9,3.

Taigi maitinimo kokybė turės įtakos vaizdo kokybei.
