Trikčių šalinimas 8ch Cardic ritės žemas SNR

PROBLEMA/SIMPTOMAS

Naudojant 8 kanalų širdies spiralės nuskaitymą, vaizdo SNR nėra geras. Raskite labai žemą signalą naudodami rankinį nuskaitymą.

PAGRINDINĖ PRIEŽASTIS / SPRENDIMAS

Sugedusi integruota multicoil ASM pagrindinė plokštė. (dinatronas, IC: HC105)

TRIKČIŲ ŠALINIMO ISTORIJA / PATARIMAS

1. Naudokite 8 kanalų širdies spiralės paleidimo testą SNR, visi kanalai sugenda.

2. Naudokite MCRT įrankius, patikrinkite 8 kanalų SNR, visi kanalai praeina. Tada turi būti problemų su ritė.

3. Užsisakykite naują ritę, bet problema ta pati. Vaizdas taip pat mažas SNR.

4. Patikrinkite modulio pavaros galią ir visus STIF ir IRF I/O plokštės kanalus. The

8 kanalai yra gerai.

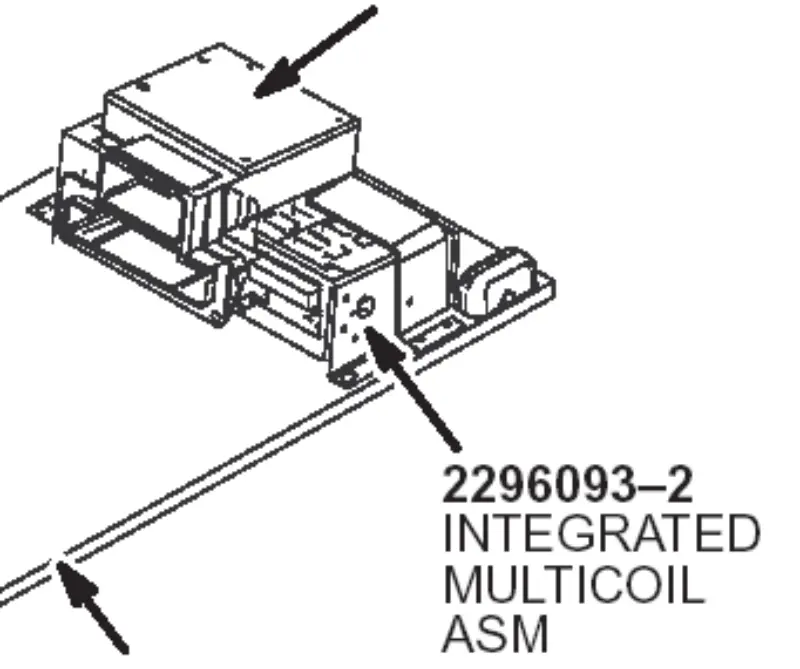

5. Pakeiskite Integrated Multicoil ASM į 8 kanalų normalaus širdies atvaizdą.

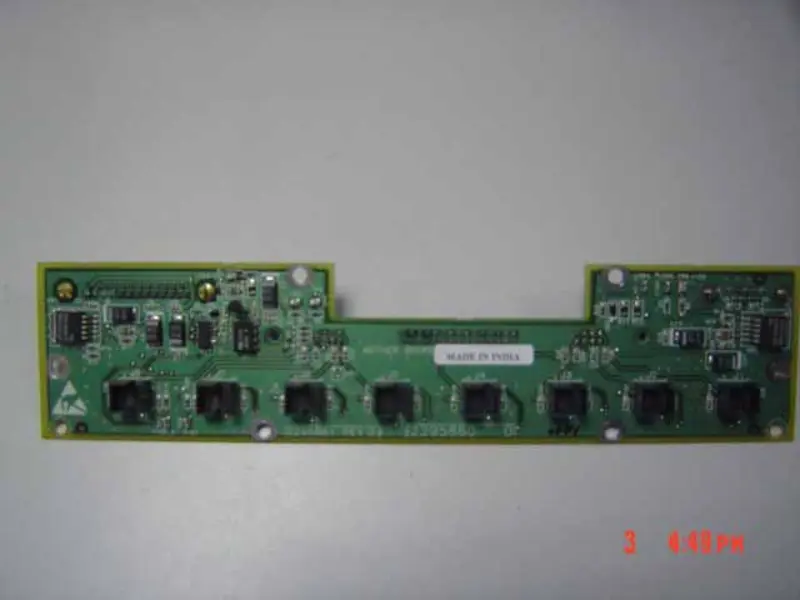

6. Patikrinkite pagrindinę plokštę, suraskite HCT04(6反向器) ir dinatroną.

Mokymasis:

Kai nustatome, kad 8 kanalų gedimo vieta yra ritės pusė, jei naudojame MCRT įrankius, geriau patikrinsime 8 kanalus kitoje vietoje.
